EO-2 接頭主要結構特點：

　　內置式預裝體

　　為了確保卡套刃口能切入鋼管至足夠的深度，傳統的卡套式接頭通常需要采用卡套預裝體進行預裝。預裝體必須經常檢查，一旦用了磨損或變形了的卡套預裝體，會造成成批的裝配報廢。EO-2 型在結構上提供了一個內置式的預裝體，即把定位環的內錐用作卡套預裝體。具有理想的尺寸精度和硬度的定位環，不僅用于裝配定位同時也用于卡套預裝，既方便裝配，又確保裝配效果。

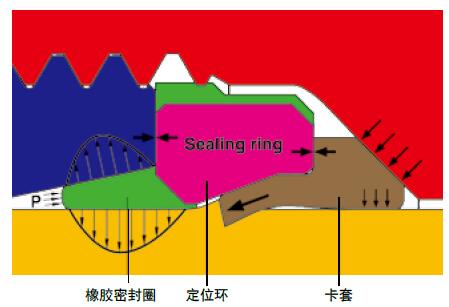

密封圈上的金屬支撐環相當于一個內置的預裝工具

　　功能螺母

　　與傳統的卡套不同，EO-2 把彈性密封圈、定位環、卡套依靠定位環外圈的橡膠與螺母的內螺紋連在一起，從而形成一個整體，成為功能螺母。這避免了裝配時接頭零件散落的現象，同時大大提高了裝配效率。

　　可靠的裝配檢查

　　EO-2 在結構上為卡套的預裝提供了簡便、可靠的檢查判別標志。在卡套預裝配之前卡套與定位環之間有一段空隙。當卡套經過預裝配切入鋼管后，此段間隙即消無。此間隙的存在與否就是評判卡套預裝正確與否的標準，非常簡便、可靠。

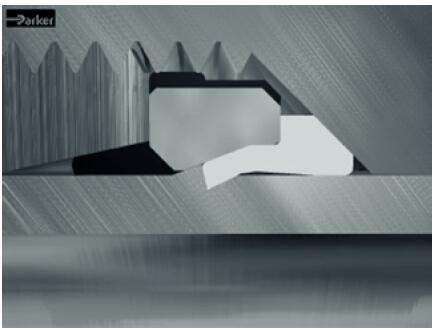

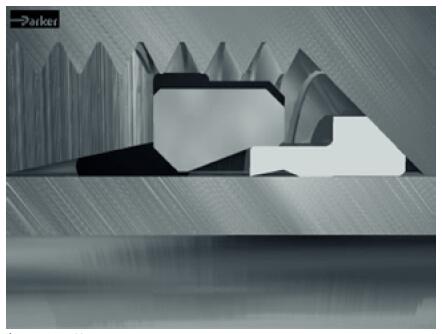

螺母擰緊前                                                 螺母擰緊后

　　無變形的接頭內錐和可更換的密封圈

　　EO-2 在結構上由于接頭內錐不再與金屬卡套接觸，而僅僅與橡膠密封圈接觸，因此接頭體密封錐面不會發生磨損、變形的疲勞損壞?？ㄌ卓ㄈ脘摴芎?，僅起連接（抗拔脫）的作用，不再與泄漏有關。這樣避免了因更換卡套，還需更換鋼管的傳統維修法。而惟一確保密封的橡膠密封圈經硫化固定在定位環上，一旦損壞可以方便地更換。這與傳統的卡套式接頭比，用于維修保養的人工和材料費用可大大節約。EO-2 型接頭，由于它的密封可靠，裝配方便，和免維修的特點而成為理想的一種高壓流體管接頭。
