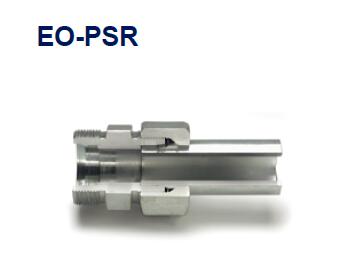

EO-PSR 卡套式接頭特點

EO-PSR卡套接頭減少了在高壓下管路系統的泄漏，這歸因于EO漸進式卡套獨特的內部結構，卡套是在受控條件下逐漸切入鋼管的。

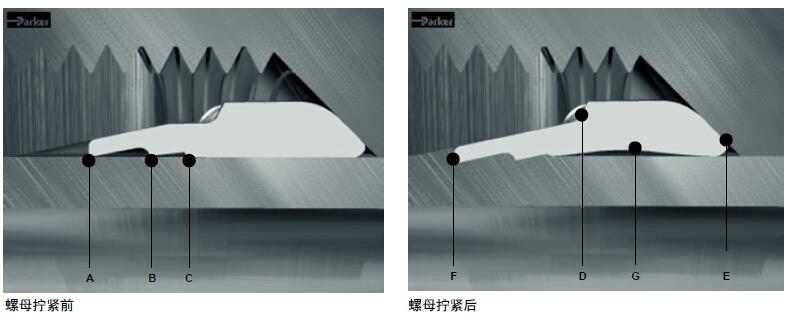

如圖所示，卡套的前刃A和后刃B相繼切入鋼管，當兩個刃口切入到設計深度時，止動邊C和新的過擰緊保護D，限制卡套繼續切入。另外，EO-PSR卡套肩部環特殊凹痕設計，使裝配時更加平穩。雙刃口及止動邊的設計，使作用于卡套的應力均勻分散。

如圖所示，EO-PSR 漸進式卡套在刃口有A、B、C 三個點與鋼管接觸，加上卡套尾環E 緊緊抱住鋼管后，對于管路的振動有阻尼作用。因此EO-PSR 卡套具有特別優

良的耐沖擊和抗振性能。止動邊和防過擰緊的設計，使在擰緊過程中，產生了明顯的力矩激增。如圖所示，裝配完成后，鋼管材料由于被切入后產生的明顯的隆起F 必須全部覆蓋第一個刃口的前部。

EO-PSR 卡套的特殊設計，材料，和熱處理工藝使卡套具有特別優良的彈性。如圖所示，接頭裝配后卡套中部應微微拱起G，由此產生的彈性效應避免了金屬接觸密

封的應力松弛現象，從而可確保卡套長期地可靠工作和反復多次裝拆使用。
