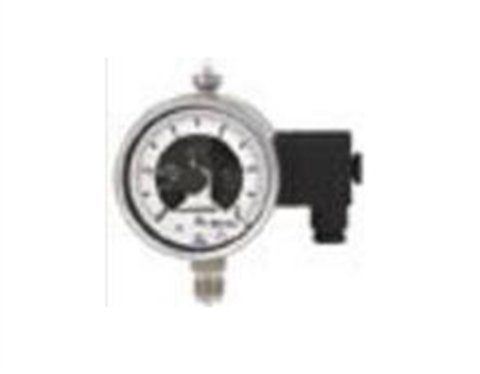

WIKA磁助式電接點壓力表
型號表示：壓力表型號+電接點類型
2XX.XX（表圓直徑100和160）+821；
3XX.XX（表圓直徑160）+821；
4XX.XX（表圓直徑100和160）+821；
5XX.XX（表圓直徑100和160）+821；
6XX.XX（表圓直徑100和160）+821；
7XX.XX（表圓直徑100和160）+821；
如：WIKA全不銹鋼耐震電接點壓力表233.50.100+821.1
應用
◆控制和調節工業過程
◆設備監控和電源的開關
◆臨界狀態顯示
◆電感式電接點基于其安全可靠的閉合接點也適用于在有爆炸危險的區域
◆針對過程工業：機械制造、一般性的設備制造、化學、石油化工、發電廠、礦山、勘探平臺和環保領域
磁助式電接點適用于幾乎所有的工作狀況，對充液的儀表也適用。設定指針內裝有永久磁鐵，該永久磁鐵使接觸系統的開關速度加快（跳躍性能），延長了適用壽命，并加大了開關點的接觸壓力。這一跳躍性能可保護觸點不受振動及電弧影響。但開關滯后擴大2%乃至5%，開關滯后是指針運動時實際指針值與開關點設定值之間的差值（與指針動作方向相反），滯后大小取決于儀表及其量程。
只要注意上述技術參數，電接點便可保證數年的良好運作。負載較高時，可使用電接點保護繼電器（905.1）或接觸器。
按DIN16085對于操作電壓小于24V的電接點壓力表根據要求單獨定制。
處于安全可靠性考慮，操作電流不應小于20mA。
技術參數
額定工作電壓大值U：250V
額定電流：起動電流1.0A
斷路電流1.0A
持續電流0.6A
大開關功率：30W50VA（充液儀表為20W20VA）
電接點材料：銀鎳合金（80%銀/20%鎳/10μm鍍金）
材料特點：硬度大和強度高；抗燒傷能力強；抗焊性能好；接點電阻小
環境溫度：-20…70℃
電接點數量（多）：4
特殊設計
獨立電路電接點；雙擲開關功能（SPDT）；校核接點，固定接點；耦合接點；接點帶并聯電阻(47kΩ)以檢測電纜是否中斷；自凈接點（只適用于160表圓）；電接點可調鉛封；接點可調扳手固定；插入式連接（不需要電纜或電纜盒）；特殊材質鉑-銥合金
接點功能
單接點
821.1：超過設定點時，接點接通電路（常開接點）
821.2：超過設定點時，接點斷開電路（常閉開關）
821.3：SPDT超過設定點時，接點轉換即一個接點接通電路，另一個接點斷開電路（雙擲開關）
雙接點
821.11：超過設定值時，接點1和2都接通電路
821.12：超過設定點時，接點1接通電路，接點2斷開電路
821.21：超過設定點時，接點1斷開電路，接點2接通電路
821.22：超過設定點時，接點1和2都斷開電路
三接點
821.212：超過設定點時，接點1斷開電路，接點2斷開電路，接點3斷開電路
