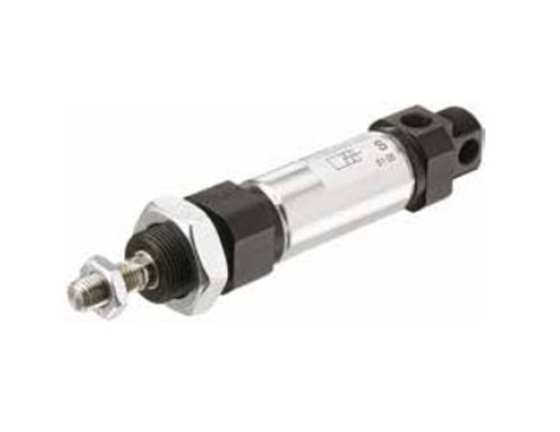

作為一種常用的氣動元件，氣缸在在電子元器件中的應用也極為廣泛。我們在選擇氣缸類型時，將不再僅僅考慮氣缸的類型，對于氣缸的安裝形式、作用力大小、活塞行程及運動速度等因素，也要作為參考因素。那么，這些因素對氣缸類型的決定有哪些作用呢?

1、類型的選擇根據工作要求和條件，正確選擇氣缸的類型。要求氣缸到達行程終端無沖擊現象和撞擊噪聲應選擇緩沖氣缸;要求重量輕，應選輕型缸;要求安裝空間窄且行程短，可選薄型缸;有橫向負載，可選帶導桿氣缸;要求制動精度高，應選鎖緊氣缸;不允許活塞桿旋轉，可選具有桿不回轉功能氣缸;高溫環境下需選用耐熱缸;在有腐蝕環境下，需選用耐腐蝕氣缸。在有灰塵等惡劣環境下，需要活塞桿伸出端安裝防塵罩。

2、安裝形式根據安裝位置、使用目的等因素決定。在一般情況下，采用固定式氣缸。在需要隨工作機構連續回轉時(如車床、磨床等)，應選用回轉氣缸。在要求活塞桿除直線運動外，還需作圓弧擺動時，則選用軸銷式氣缸。有特殊要求時，應選擇相應的特殊氣缸。

3、作用力的大小即缸徑的選擇。根據負載力的大小來確定氣缸輸出的推力和拉力。一般均按外載荷理論平衡條件所需氣缸作用力，根據不同速度選擇不同的負載率，使氣缸輸出力稍有余量。缸徑過小，輸出力不夠，但缸徑過大，使設備笨重，成本提高，又增加耗氣量，浪費能源。在夾具設計時，應盡量采用擴力機構，以減小氣缸的外形尺寸。

4、活塞行程與使用的場合和機構的行程有關，但一般不選滿行程，防止活塞和缸蓋相碰。如用于夾緊機構等，應按計算所需的行程增加10～20 ㎜的余量。

5、活塞的運動速度主要取決于氣缸輸入壓縮空氣流量、氣缸進排氣口大小及導管內徑的大小。要求高速運動應取大值。氣缸運動速度一般為50～800 ㎜/s。對高速運動氣缸，應選擇大內徑的進氣管道;對于負載有變化的情況，為了得到緩慢而平穩的運動速度，可選用帶節流裝置或氣—液阻尼缸，則較易實現速度控制。選用節流閥控制氣缸速度需注意：水平安裝的氣缸推動負載時，推薦用排氣節流調速;垂直安裝的氣缸舉升負載時，推薦用進氣節流調速;要求行程末端運動平穩避免沖擊時，應選用帶緩沖裝置的氣缸。
